鑄造廠電爐布袋除塵器除塵器結構

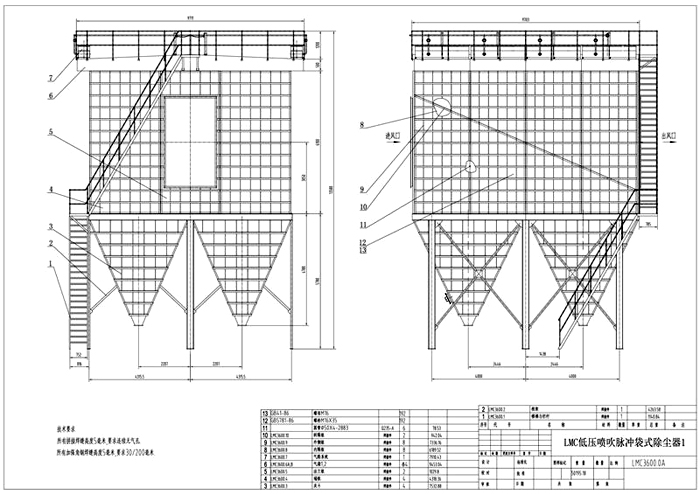

（1）鑄造廠電爐布袋除塵器 結構 點 除塵器中部箱體為園形筒狀結構，設計壓力0.25MPa，材質為Q345R，板厚14mm以上。其上設： 檢修人孔。 箱體設氮氣吹掃系統，用于qingchu積聚的灰塵和筒體煤氣置換吹掃； 高爐布袋除塵器 高爐布袋除塵器(2張) 儀表壓縮空氣系統，用于閥門控制；設人工灰塵檢測口，方便取樣化驗。 懸掛式箱體支座。煤氣進口接管設相應導流配氣裝置。 高爐布袋除塵器頂部采用符合/T4746-2002標準要求的正橢圓形封頭，壁厚16mm以上，材質Q345R。凈煤氣從箱體頂部接出，在封頭上設有anquan閥及放散管。 高爐布袋除塵器下部采用錐形灰斗，材質Q345R，板厚14mm以上，錐形灰斗錐角為50°，確保灰塵順利排出。下錐體上設雙路蒸汽保溫盤管防止煤氣結露和粉塵結塊而影響排灰。灰斗上下高低灰位各設一個熱電阻檢測灰斗的灰位,并設有倉壁震動器兩套和氮氣吹掃管。 除塵器進、出口管道分別設置全封閉式電動插板閥、氣動三偏心蝶閥、大拉桿波紋補償器、手孔。
（2） 鑄造廠電爐布袋除塵器箱體anquan保護和氣流分布 箱體上設有超壓泄放裝置一套，以保證箱體的anquan運行。設計溫度為350℃時，泄爆壓力0.245MPa。anquan閥設在箱體頂部。 在箱體頂部的煤氣出口支管上設置一套煤氣放散裝置，包括電動放散球閥和放散接管，放散口高出箱體頂部以上。放散球閥設計壓力0.6MPa。放散管安裝煤氣檢測口，以便箱體檢修前，用氣體置換后，手動檢查箱體頂部的煤氣或氧氣含量。 箱體出口支管上安裝插入式粉塵檢測儀，在線實時檢測凈煤氣含塵量，以此判斷箱體內是否有破損布袋。 箱體進、出口設置差壓變送器，以此來監視箱體壓力；差壓由進、出口煤氣壓力變送器計算得出，在線檢測除塵器過濾阻力，以此控制脈沖噴吹清灰。 箱體進氣口對壁設一塊擋灰板（暫定），防止高速灰塵沖刷箱體壁板，造成箱體局部嚴重磨損。 在進氣口和濾袋之間設有對煤氣起導流作用的格子板，對煤氣起導流作用，使煤氣均勻向上。 出氣口設置在箱體頂部。
（3）鑄造廠電爐布袋除塵器油漆要求 筒體內壁：涂E06-28無機硅酸鋅防銹漆，每道干膜厚度50μm；然后涂W61-64youji硅高溫防腐漆2道，每道干膜厚度50μm。筒體外壁：涂E06-28無機硅酸鋅防銹漆2道，每道干膜厚度50μm。
